شمع فرانکی (franki pile)شمع فرانکی (Franki Pile) نوعی شمع بتنی رانشی – درجا است که یک شفت استوانه ای شکل ریخته شده از بتن خشک و دارای پاشنه توپی شکل پهن است.
شمع فرانکی (Franki Pile) نوعی شمع بتنی رانشی – درجا است که یک شفت استوانه ای شکل ریخته شده از بتن خشک و دارای پاشنه توپی شکل پهن است.
+ مزایای شمع فرانکی:
- رفتار ژئوتکنیکی بهینه
- طراحی شده برای مقاومت ایمن در برابر نیروهای فشاری و کششی بسیار بالا
- کاربردی در پروژه های صنعتی و زیربنایی
- اثرات زیست محیطی
- عدم نیاز به جابجایی خاک
- ارتعاشی محدود به دلیل اینکه رانش کیسینگ با استفاده از سقوط آزاد یک چکش داخلی رخ میدهد.
- آلودگی صوتی محدود به دلیل استفاده از سقوط آزاد چکش داخلی
+ مشخصات فنی
- سطح مقطع پاشنه تا دو برابر سطح مقطع شفت؛ حتی در مواردی بسیار بزرگتر
- قطر شفت 457 میلیمتر تا 609 میلیمتر است.
- شفت میتواند به وسیله بتن خشک یا تر پر گردد.
- امکان اجرای شمعهای مایل تا شیب 3/1 نیز وجود دارد.
- رانش لوله با استفاده از سقوط آزاد چکش داخلی

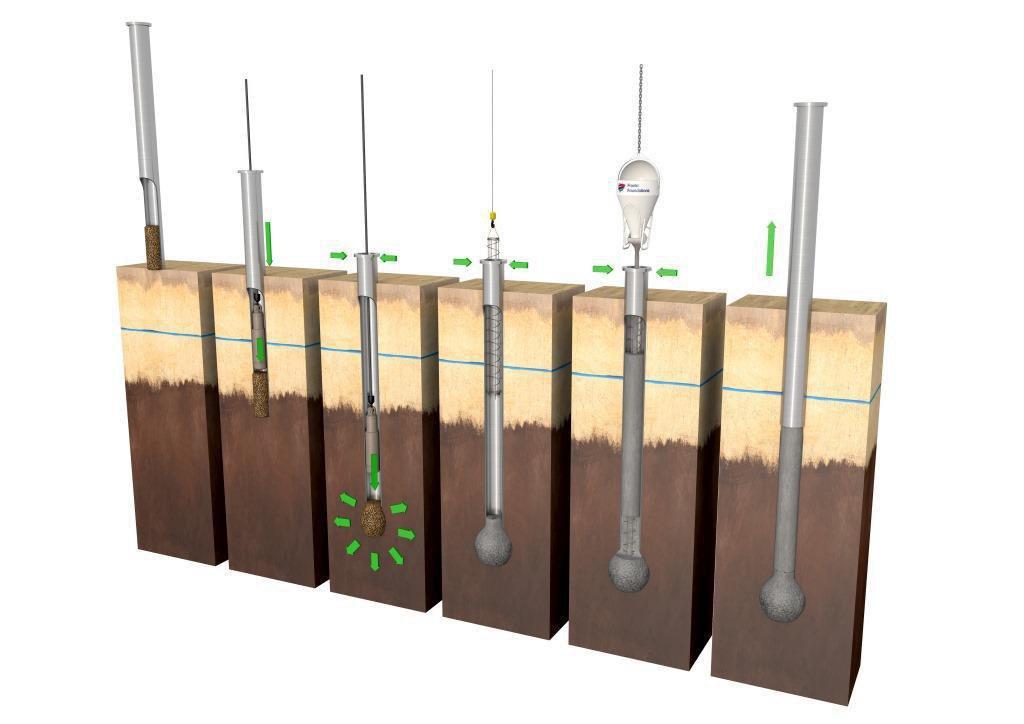

+ مراحل ساخت شمع فرانکی
1- قرار دادن لوله و ساخت یک لایه شنی توپی شکل در انتهای کیسینگ برای جلوگیری از ورود خاک و آب به داخل آن.
2- فرو بردن پاشنه توپی شکل داخل خاک با استفاده از یک چکش داخلی. این کار موجب میشود که کیسینگ با جابجایی جانبی خاک در لایههای خاک فشرده شود.
3- راندن پاشنه توپی شکل تا عمق استقرار موردنظر شمع و وارد کردن بتن خشک برای شکل دادن پاشنه بتنی درجا.
4- پایین فرستادن سبد آرماتور قبل از ادامه دادن فاز بتنریزی
5- بتنریزی شفت
6- خارج کردن و بیرون کشیدن لوله رانش از خاک
